Kabelbäume

Hinweis: die angeführten Nummern sind die sogenannten Grundnummern die immer in der Mitte der Teilenummer zu finden sind. Dies ist praktisch der "Familienname" der jeweiligen Kabelbaumart. Davor steht dann z.B. 98AG, 1M5T, 1S7T oder ähnliches. Die Buchstaben dahinter sind dann die vielfältigen Ausprägungen der Kabelbäume, also sozusagen die Familienmitglieder (hier vorerst bis auf Ausnahmen nicht aufgeführt).

Die Bezeichnungen in "Gänsefüßen" entsprechen der offiziellen Ford Ersatzteil-Bezeichnung.

Kabelbäume im Motorraum

Motorraumringkabelbaum 14K733 mit Batterieverteilerbox (Sicherungskasten), läuft einmal um den Motorraum herum.

Nachrüst-Relevanz: hoch. Nebelscheinwerfer, SRA, Xenon, ALWR, Tempomat, Bordcomputer, Alarmanlage, Frontscheibenheizung, ASR, ESP.

Verbundene Gerätschaften sind u.a.: Waschwasserpumpe, SRA-Pumpe (über Erweiterungskabelstrang), BC Waschwassersensor, linker Seitenblinker, ABS Sensoren vorne, ABS/ASR/ESP-Modul, Frontscheibenheizung, heizbare Spritzdüsen (über Erweiterungskabelstrang), Wischermotor, Hauptscheinwerfer, Nebelscheinwerfer, Motorhaubenschloss, crash Sensor (ab 2002), BC Außentemperatursensor, vorderer ALWR Sensor, Klima Hochdruckschalter.

Bei vFl bis 2000 galt noch meist: liegen ASR-Kabel (also schon mal alle 1,8/2,0 Benzin), dann war ein besserer Kabelbaum verbaut mit Kabeln für Frontscheibenheizung, SRA, BC. Für 1,6 ohne ASR galt dies dann nur wenn auch tatsächlich eine Frontscheibenheizung verbaut war. Danach galt dies nicht mehr. Einziger Garant für gute Verkabelung war dann noch ESP oder z.T. auch Tempomat und Xenon. Selbst bei verbautem ASR und/oder Frontscheibenheizung wurden die anderen Kabel weggelassen wenn nicht bestellt.

Der Motorraumringkabelbaum ist nicht motorunabhängig (auch wenn er so aussieht). Aber die Ausstattungslinie (z.B. Ambiente oder Ghia) ist egal (außer ST170). Kleine Unterschiede vor/nach 5/1999. Diverse Unterschiede vFl/Fl (Hauptscheinwerfer, Nebelscheinwerfer, SRA, ABS/ASR/ESP-Modul, Frontscheibenheizung, Sicherungskasten...).

Motorraumringkabelbaum 14K733

PCM Kabelbaum 12A522  "Kabelstrang Sensor, Motorsteuerung" (Motor- + Innenraum). Die Querung der Feuerwand nach innen erfolgt über einen großen Gummipfropfen.

Nachrüst-Relevanz: gering. z.B. Klimaanlage

Verbundene Gerätschaften sind u.a.: Antriebsstrangsteuergerät (PCM), Kraftstofftankeinheit (incl. Kraftstoffpumpe), Sicherheitsschalter Kraftstoffabschaltung, rechter Seitenblinker, Frontscheibenheizung rechte Seite (ab Fl), Klima Niederdrucksensor, Luftmassenmesser (MAF) etc.

Dieser Kabelbaum ist motorabhängig. Zudem gibt es Unterschiede vor und nach 5/1999 und zwischen vFl und Fl.

PCM Kabelbaum 12A522  (Kabel zum Tankgeber gecuttet)

weitere Kabelbäume/Kabel im Motorraum

• Motorkabelbaum 12A690  "Kabelstrang Sensor, Motorsteuerung"
• Motorkabelbaum 9H589 (Einspritzung)  "Kabelstrang Ventil-Kraftstoffabschaltung"
• Kabelstrang 8C290 (Lüfter)  "Leitung Lüftermotor, ZETEC-E 2,0" -> nur für 2,0l
• Kabelstrang 6C319  "Leitung, Focus RS" -> nur für RS
• Kabelstrang 13A840 (Hupe)  "Kabelstrang Horn"
• Kabelstrang 14297 (heizbare Spritzdüsen)  "Kabelstrang, nur für heizbare Waschdüsen"
•   Kabelstrang 13K081 (SRA Pumpe)  "Kabelstrang, nur für Scheinwerferwaschanlage"
•   Kabelstrang 14A107 (hinterer ALWR Sensor)  "Leitung, HID Scheinwerfer"
• Kabelstrang 14A280 (Anlassermotor)  "Kabel - Batterie an Anlasser/Masse"
• Kabelstrang 2C195 (ESP Bremsdrucksensorkabel)  "Kabelstrang, mit elektronischer Stabilitätsregelung"
• Kabelstrang 9D930 LPG?
• Kabelstrang 9J443  LPG?
• Kabelstrang 14A069

Kabelbäume im Innenraum

Armaturenkabelbaum 14401  "Kabelstrang Hauptverkabelung", T-förmig. Liegt hinter dem Armaturenbrett und geht bis zum Airbagmodul unter der Handbremse.

Nachrüst-Relevanz: hoch. Bordcomputer, Tempomat, Frontscheibenheizung, ASR, ESP, Alarmanlage, kurze Kabelstücke für E-Spiegel, 4fach Komfortfensterheber, ALWR, Sitzheizung, E-Sitz, Nebelscheinwerfer, Klimatronik (Vorbereitung für Erweiterungskabelstrang)

Verbundene Gerätschaften u.a.: Sicherungskasten, Diagnose, Tacho, Blinkerhebel, Wischerhebel, Zündschloss, Lenkrad-FB, Pedalschalter, Klimatronik (über Erweiterungskabel), Bordcomputer, Lichtschalter, Radio, Klimaschalter, Drehregler, Zigarettenanzünder, ASR-Schalter, Frontbags, Fußraumbeleuchtung, Handschuhfachbeleuchtung, Ascherbeleuchtung, GEM (Fl).

Der Armaturenkabelbaum ist motorunabhängig). Diverse Unterschiede vFl/Fl: Sicherungskasten, Timermodul/GEM, Warnblinkschalter, Airbags. Für Rechtslenker gibt es eine extra Variante.

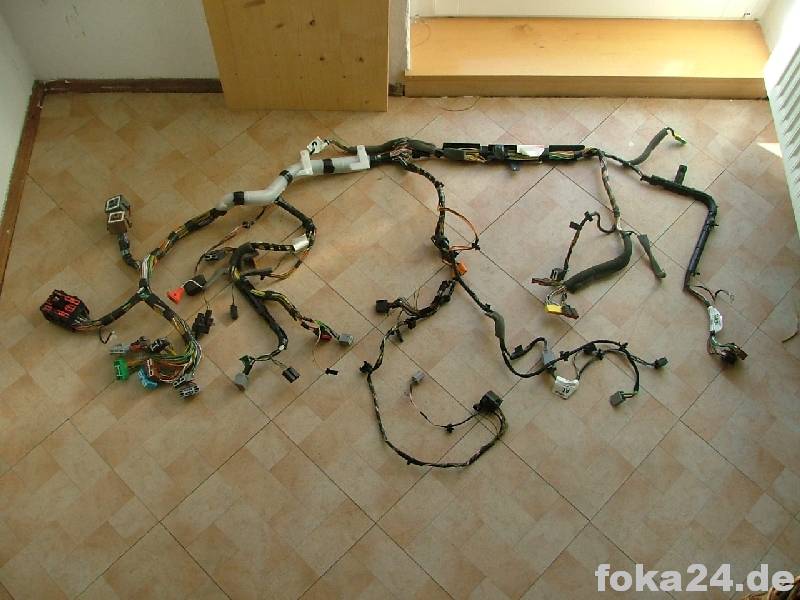

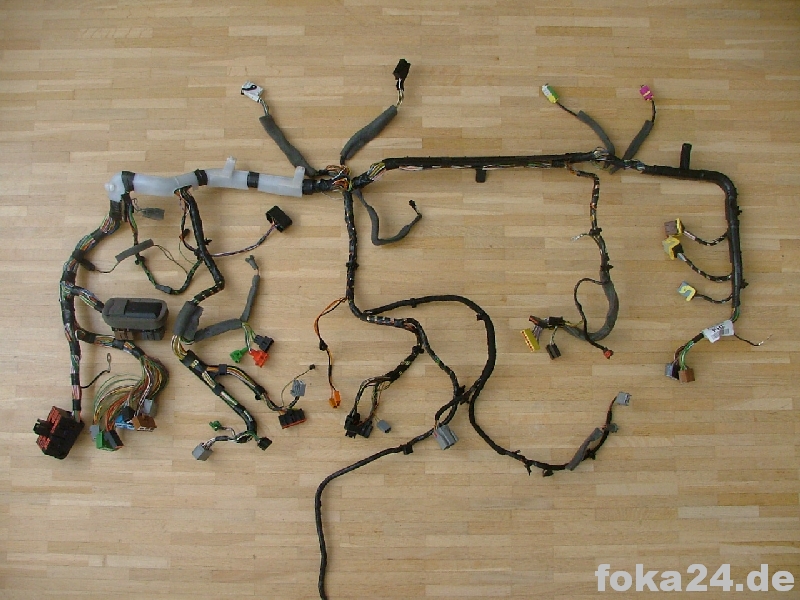

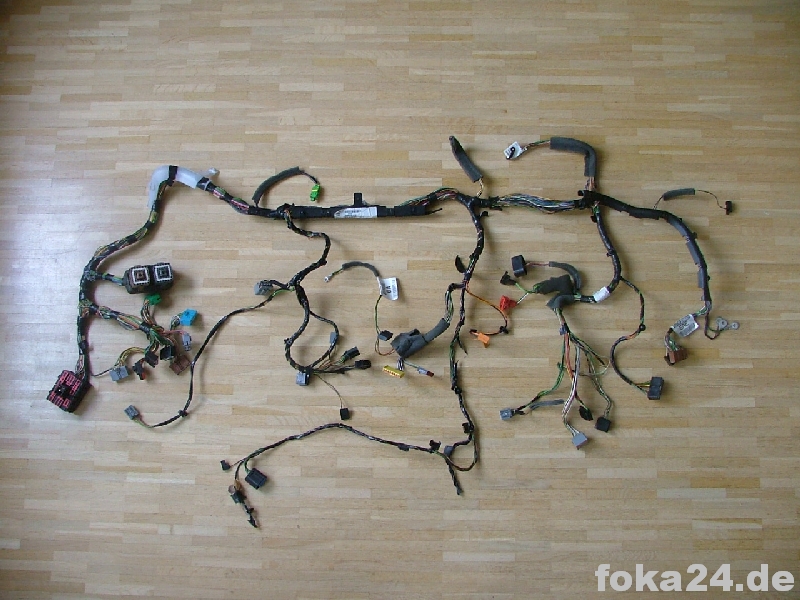

vor-Facelift Variante ohne GEM Stecker	Facelift Variante mit GEM Steckern (rechts) und Doppelstufen-Airbagsteckern (lila+grün)	vor-Facelift Variante eines Rechtslenkers (RHD)

Innenkabelbaum 14014  "Kabelstrang Türzuführung" (Tür-zu-Tür-KB, Türverbinder). H-förmig. Liegt unter den Einstiegsleisten der Türen (links bis in den Kofferraum) und quert das Fzg. unter den Vordersitzen.

Nachrüst-Relevanz: hoch. 4fach Komfortfensterheber, E-Spiegel, Sitzheizung, E-Sitz, Doppelverriegelung, Alarmanlage

Verbundene Gerätschaften u.a.: Türschlosskontakte, Sitze (Airbags, E-Sitz, Sitzheizung), ABS-Sensoren hinten, ZV-Modul/GEM (beim Fl die beiden unteren Stecker des GEM).

Ghias haben durch ihre serienmäßigen 4fach Fensterheber einen sehr guten Innenkabelbaum mit Kabeln für 4efh, E-Spiegel, Sitzheizung, E-Sitz, Doppellock.

Der Kabelbaum ist motorunabhängig und für Links- und Rechtslenker gleich. So kann man sich z.B. bei der Ghia Variante den Spaß machen und bei entsprechendem Türkabelbaum in der Beifahrertür auch dort einen Fahrerfensterheberschalter (z.B. 4fach) einzubauen - die entsprechenden Kabel liegen an C43/44 an. Zudem ist auch der Beifahrersitz elektrisch verkabelt.

vor-Facelift  Innenkabelbaum (Türverbinder) 14014 *		Facelift  Innenkabelbaum (Türverbinder) 14014 (mit E-Schiebedach)

* mein erster ausgebauter Innenkabelbaum

Heckkabelbaum 14405  "Kabelstrang hinten"  Hat Anschlussstecker zum Innenkabelbaum (links im Kofferraum hinter der Verkleidung). Bei Turnier ein Kabelbaum, bei Fließheck zwei verschiedene - einer für die Klappe und einer für das "feste" Ende.

Nachrüst-Relevanz: gering. Alarmanlage (bei Turnier).

Verbundene Gerätschaften u.a.: Heckleuchten, bei Turnier auch Heckwischer, Heckscheibenheizung, Heckschloss

Motorunabhängig, kleinere Unterschiede vFl/Fl, Unterschiede je nach Karosserieform.

Heckklappenkabelbaum 14A584  "Kabelstrang Heckklappe"  Nicht bei Turnier, nur bei Fließheck

Nachrüst-Relevanz: gering. Alarmanlage.

Verbundene Gerätschaften u.a.: 3. Bremsleuchte, Heckwischer, Heckscheibenheizung, Heckschloss

Motorunabhängig, kleinere Unterschiede vFl/Fl, Unterschiede je nach Karosserieform.

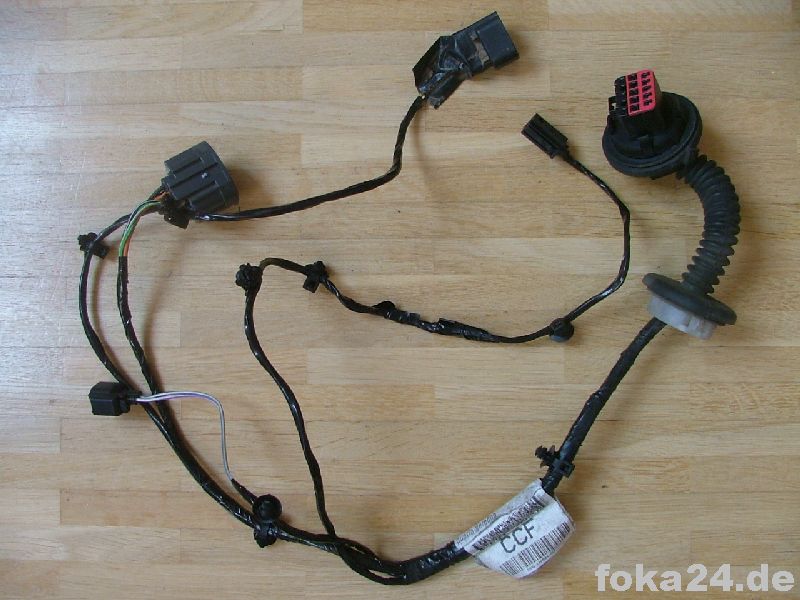

Türkabelbäume 14A584

Nachrüst-Relevanz: mittel. E-Spiegel, 4fach Komfortfensterheber, Doppelverriegelung, ZV und Fensterheber allg. (hat aber praktisch jeder ab Werk).

Verbundene Gerätschaften: ZV-Schlösser, Fensterheber, Fensterheberschalter, E-Spiegel, E-Spiegel-Schalter, Lautsprecher

Motorunabhängig, unabhängig der Ausstattungslinie. Unterschiede vFl/Fl (vorne rechts ein Kabel) und Fensterheber mit/ohne Komfort sowie bei ohne Komfort vorne links vor/nach 8/2000.

  (Bilder zeigen Fensterheber-Komfortvarianten)

Dachkabelbaum  14335  "Kabelstrang Innenleuchte"  Schließt sich in der oberen linken A-Säule an den Türverbinder-Kabelbaum an.

Nachrüst-Relevanz: mittel. hintere Innenlampe, make-up Lampen, automatischer Innenspiegel (nicht original Focus).

Motorunabhängig, Unterschiede je nach Karosserieform und Ausstattungslinie (Ghia eine Lampe mehr, Turnier hat zusätzlich Kofferraumlampe).

weitere Kabelbäume innen:

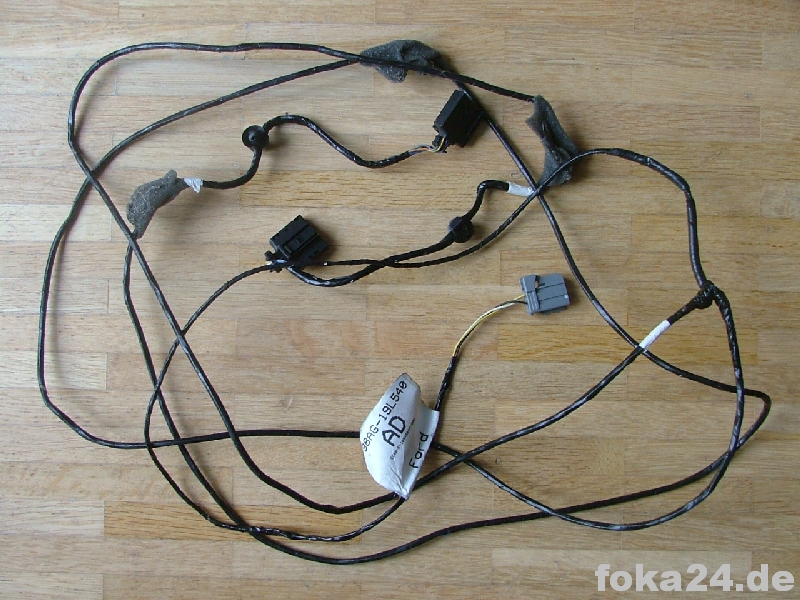

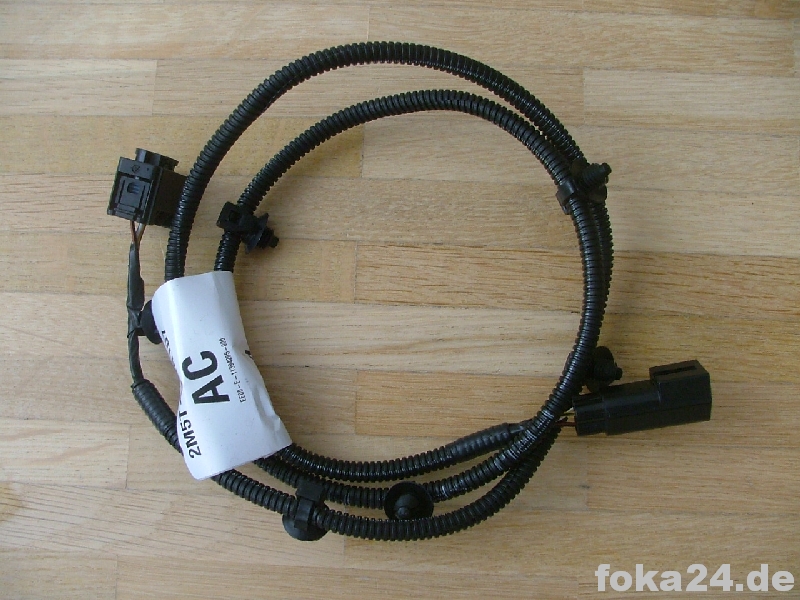

•   Zweiter Dachkabelbaum für Ultraschall-Innenraumüberwachung 19L540  "Kabelstrang Diebstahlwarnanlage". Für die Innenraumüberwachungssensoren in den B-Säulen. Vom Innen-KB 14014 über C56 im Kofferraum links an 19L540, von dort über linke C- oder D-Säule an B-Säulen (warum einfach wenn es kompliziert geht Kabel vom ZV-Modul/GEM im Handschuhfach in die B-Säulen zu legen).
•   Klimatronik Erweiterungskabelstränge 19C603 + 18B604  "Leitung Klimaanlage + Kabelstrang Heizung". Vom Armaturen-KB 14401 über C66 an 19C603 (am Armaturen-KB entlanglaufend für Bedienteil, Sonnenstandssensor, Lüftermotor) weiter über C541 an 18B604 direkt am Heizkasten (Stellmotoren, Auslasssensoren).
• E-Gas Kabelstrang 12K531  "Kabelstrang Gaspedal an Motor"    --> nur für Diesel
•   Radio Adapter Kabel 19A442  verschiedene Iso Adapter für Navi, Freisprechadapter, Telematikkabelsätze etc. Bild zeigt Adapter von Ford Radio Steckern auf Iso Stecker für Blaupunkt Navi Travelpilot 170, vollständige Teilenummer 1M5T 19A442 EC, Bestellnummer 1197720 (kann zwischenzeitlich ersetzt worden sein).
•   CD Wechsler Kabel 18K926  verschiedene CD Wechsler Kabel, Bild zeigt das für Blaupunkt Navi TP170, vollständige Nummer 2M5F 19K926 AA, Bestellnummer 1139937 (kann zwischenzeitlich ersetzt worden sein).
•   E-Sitz-Kabelstrang 14B723
• Nebenleitung E-Schiebedach 15C670 (nur ST170)
